Wednesday, September 15, 2010

Hy End Fed Antenna

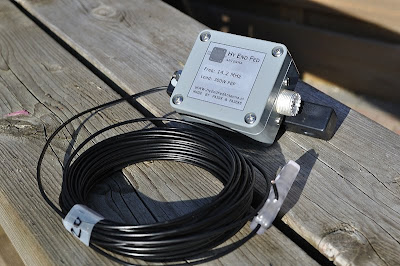

I ordered by PA3EKE the Hy End Fed Antenna for 20 meter. It is similar like the PAR end fed antenna. It is an end fed dipole but this one can be used up to 300 watt. It is a nice piece of work. It is a half wavelength long (10 meter) I put up the antenna between the rain showers and it looks like I had no antenna for 20 meter before. Signals were 4 to 5 S-points louder then my inverted V trapped dipole for 40 and 80 meter with tuner. Unbelievable. I tried with JT65A and worked Asiatic Russia with 25 watt. And in a half hour I was reported in the USA, Japan, South Korea, Venezuela and Argentina. So the first impression is very good. The SWR of the antenna is from 14.000 to 14.300 1:1 and to 14.300-14.350 1:1,2 so very good. Maybe I will replace my inverted V dipole for a Hy End Fed for 40 meter. 40 and 20 meter are my favourite bands. I will test the antenna the coming weeks, and hope propagation will go up.

Web Site of PA3EKE Hy End Fed Antenna.

25 comments:

  1. Hello Paul,

    I have too been interested in the PA3EKE Hy End Fed, I had a look some time ago when I was looking for a more local source for the Par End Fed. I was just put off by the high price tag. However it seems it works well.
    I have been building my own antenna's, however, this takes a lot of time, especially setting up. And I don't have much free time these days.

    I will be watching your blog very closely now :-)

    73

    André

    ReplyDelete
  2. Hello André,
    It is a nice piece of work they done. If I want to make it myself I'll have to buy antenna wire 100 meter, and stuff like that, and I can't make it that nice for that price.
    73 Paul

    ReplyDelete
  3. Good Morning Paul, I too like Andre am interested in the PA3EKE Hy End Fed antenna. It may just replace my attic dipole. Keep us updated on how it preforms? Very good pictures by the way.

    ReplyDelete
  4. Klinkt goed Paul,

    Heb je met deze antenne ook minder RFI bij de buren?
    Is dit probleem er op eens of al langere tijd?

    73, Tjeerd

    ReplyDelete
  5. Hello Mike, I keep you informed about the antenna. Today propagations are very poor on 20 meter. 73 Paul

    ReplyDelete
  6. Hallo Tjeerd, ik heb alleen op 1 transistor radiootje, goedkoop ding van Blokker, waarop ik stoor bij mijn buurman. Hetzelfde bij mij. Ook een klein radiootje. Op TV, stereo, etc geen problemen. En op de WII stoor ik. Maar dat kan met een toroid opgelost worden. Op mijn transistor stoor ik nog steeds ook met de nieuwe antenne. 73 Paul

    ReplyDelete
  7. Hi Paul
    I have until now always built and used homebrew dipoles, they just work - but I too have been looking at pre-built types - looking forward to the updates on your new antenna

    73 Peter

    ReplyDelete
  8. Looks good Paul. I can see the wire is a heavier gage than my Par, but the Par is rated at 100 watts. Your first results were very impressive. 73 Dick

    ReplyDelete
  9. Hi Peter, I will regular update my experiences with this antenna. 73 Paul

    ReplyDelete
  10. Hello Dick, I let you know what it does. Today propagations are poor on 20 meter. Maybe tonight is will be better. 73 Paul

    ReplyDelete
  11. About the "end fed" dipole...got into a long discussion about this type of antenna once and finally determined it to be a "zepp". Does it really matter what the manufacturer calls it? Probably not...My PAR performs very well.

    ReplyDelete
  12. Hello John, what's in a name... finally what counts is what is does. Just now my 5 watt WSPR was heard in Japan. ;-) 73 Paul

    ReplyDelete
  13. Hallo Paul, zo zie je maar weer. De antenne is het belangrijkste gedeelte van je station. Die 5 s-punten haal je niet met de eerste de beste lineair en qua ontvangst al helemaal niet. Nu nog even een QSO met Japan, maar dat gaat ook zeker lukken. Probeer maar eens rond een uur of 6 UTC op 20m. En anders in de CQWW RTTY contest deze maand, moet zeker lukken...zelfs met 5W als de propagatie redelijk is. 73, Bas

    ReplyDelete
  14. Anonymous9/16/2010

    Hams in general, and traveling hams are always on a quest to find the "ultimate" portable antenna Of course there is no single skywire that fills every ham's needs, but there *is* one type that comes very close and is somewhat forgotten. What I'm talking about is a classic historical aerial, the End-Fed Half-Wave Antenna, Zepp or Fuchs antenne. Known since the early days of radio. I found a description of the Zepp in QST 1928! It is extremely simple to erect and use. In spite of its simplicity the HyEndFed has the benefit of giving repeatable, efficient and effective performance.
    We discovered that the 'classic'zepp with a quarter wave open line as a matching device gives a lot of RFI. The matching network we are using, LC network, not.

    ReplyDelete
  15. Hallo bas, ja precies, net zoals de speakers van een stereo. De antenne is absolute het belangrijkste onderdeel van je station. 73 Paul

    ReplyDelete
  16. Anonymous3/04/2011

    Ik ga er van uit dat voor elke band een andere matching nodig is en dus ook een doosje met netwerk. Anders zou het wel leuk zijn om gewoon een paar verschillende lengtes draad mee te nemen zodat er verschillende banden kunnen gewerkt worden. Of kan je met dit netwerkkastje juist afgestemde lengtes voor elke band aansluiten ?

    ReplyDelete
  17. In principe is de Hy End Fed een mono band antenne. Je kunt met een tuner ook afstemmen op hogere banden. Maar de efficiency zal minder zijn. Op lager banden kan ook maar dan heb je minsten een counterpoise nodig met dezelfde lengte als de straler. Dus bij een 20 m band antenne (10 m lang) een radiaal gebruiken van ook 10 lang om op 40 meter goed uit te komen. 73 Paul

    ReplyDelete
  18. Anonymous3/05/2011

    Bedankt Paul. Ik heb inmiddels ook geleerd dat er van deze antennes nu ook een 3-bander uit is, eentje voor 10,20,40 meter met één coil. Die zou ondertussen verkoopsklaar moeten zijn? Mooi product, netjes afgewerkt en erg makkelijk en snel op te stellen. Ik denk er over deze antenne mee te nemen op de motor met een 10 watt trx.

    ReplyDelete
  19. Ja, die antenne is ook in productie, ziet er goed uit, mijn 20 meter Hy End Fed is een goed werkende antenne. Zeer tevreden over. 73 Paul

    ReplyDelete
  20. Hallo ik heb de 20 meter end fed van pa3eke en die werkt zeer goed in middels maak ik ze zelf maar dan de 1kw uitvoering ik heb nu mono band end feds voor 15-17-20-40 meter ik kan hier heel goed dx mee werken.
    Ook heb ik de multiband end fed gemaakt die werkt ook prima voor dx

    73 Harrie PE1JXI

    ReplyDelete
  21. Hallo Harrie, ja op zich zijn de antennes zelf ook goed te bouwen. Ze doen het prima, maar mij is opgevallen dat ze ook gevoelig zijn voor man made noise die ze makkelijk oppakken. 73 Paul

    ReplyDelete
  22. hoi Paul
    tot nu toe heb ik er nog geen last van gehad

    ReplyDelete
  23. Hoi Harrie, verder is het een uitstekende antenne. Ik heb vandaag met 5 watt en de end fed op 20 meter Indonesië gewerkt. Dus het werkt wel. ;-) 73 Paul

    ReplyDelete
  24. Ik heb deze antenne vorige maand ook aangeschaft, maar dan de multiband. Echter is de spoel en draad vervangen door één enkele draad van 20,05 meter en zo werkt de antenne op 40 (verbeterd rendement, op 20, op 15 en op 10 meter. De antenne is gemaakt voor 200 watt pep. Ze werkt echt héél goed. Bij mij hangt ze sloper met voedingspunt op 15 meter hoogte en schuin naar beneden tot op 4 meter. Een geweldige en vooral handige antenne met héél degelijk gebruikte materialen. Een aanrader.

    ReplyDelete
  25. @ON4VP: I do have the multiband also. I am very satisfied with it. Unfortunately I do not have space for 20 meter wire. I think it would be better than a coil. 73 Paul

    ReplyDelete
